隨著航空動力裝置對高溫性能的要求持續提升，兼具優異耐腐蝕性與高溫穩定性的高溫鈦合金，已成為實現航空發動機輕量化設計的核心材料。其中部分牌號高溫鈦合金服役溫度已突破600℃，有望逐步替代部分鎳基高溫合金，進一步優化發動機推重比。目前國內外已產業化的成熟高溫鈦合金典型牌號包括：國外研制的Ti-1100、IMI834、BT36，以及國內自主研制的Ti60、Ti600、TG6、Ti65、Ti750、Ti150等。

選區激光熔化(SLM)成形鈦合金的應用研究主要集中在服役溫度較低的TC4、TC11、TA15等中低溫服役鈦合金。針對Ti150的研究大多處于試驗探索階段。基于此，文章系統探究熱處理工藝對選區激光熔化成形Ti150高溫鈦合金顯微組織與力學性能的影響規律，深入分析其斷裂機制，旨在實現合金強塑性的良好匹配，為該合金的工程化應用提供技術支撐。

1、試驗過程

1.1試驗材料

試驗原材料為粒徑15~53μm的Ti150鈦合金粉末，采用電極感應霧化制粉工藝(EIGA)制備。原材料粉末的化學成分組成，如表1所示。

表1Ti150粉末化學成分范圍(wt.%)

1.2試驗方法

試驗涉及的所有熱處理工藝參數如下：

HT1-930℃×1h,Ar+720℃×4h,Ar

HT2-970℃×1h,Ar+720℃×4h,Ar

HT3-1010℃×1h,Ar+720℃×4h,Ar

HT4-T℃×1h,Ar+650℃×4h,Ar

HT5-T℃×1h,Ar+750℃×4h,Ar

對SLM成形Ti150鈦合金試樣，根據《金屬材料拉伸試驗第1部分：室溫試驗方法》GB/T228.1和《金屬材料拉伸試驗第2部分：高溫試驗方法》GB/T228.2的要求分別進行室溫和600℃高溫下力學拉伸試驗，并使用掃描電子顯微鏡(SEM)進行拉伸斷口形貌表征。

2、試驗結果與分析

2.1固溶溫度的影響

選用最佳工藝參數成形的Ti150鈦合金沉積態試樣金相組織。不同成形方向截面金相內部無明顯未熔合、氣孔、微裂紋等打印缺陷。選區激光熔化成形過程中具有較大的溫度梯度，合金發生定向凝固，豎向組織形成的柱狀晶形貌，并隨著逐層熔化凝固β柱狀晶沿成形方向外延生長。柱狀晶寬度超過100μm，長短不一，每層掃描旋轉角度改變導致柱狀晶沿成形方向輪廓彎曲。

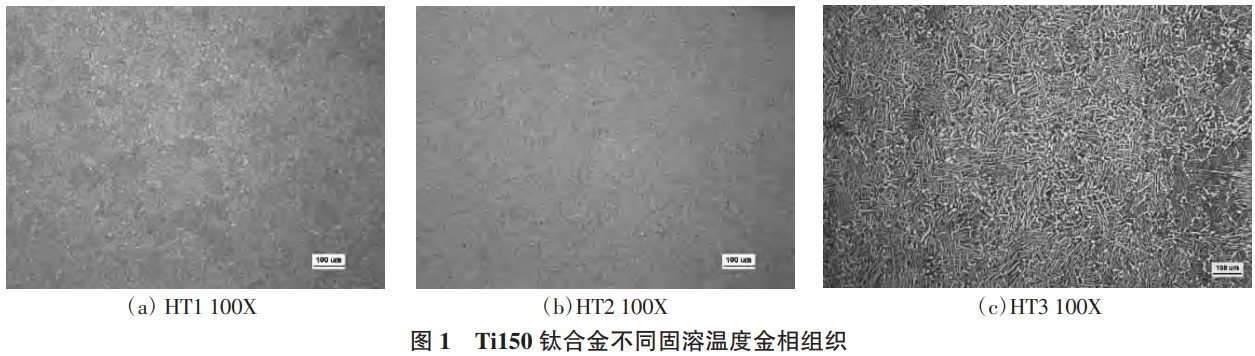

對選取激光熔化成形的Ti150鈦合金試樣進行不同固溶溫度的熱處理，金相組織如圖1所示。經過熱處理后，β柱狀晶晶界減弱，針狀馬氏體α'消失，α'相內部的溶質原子發生擴散作用，在長寬比較大的針狀馬氏體邊界處析出條帶狀β相，方向與針狀馬氏體方向相同而長寬比較小的針狀馬氏體轉變?yōu)檩^小的β相。隨著擴散作用的進行，針狀馬氏體α'中的過飽和度降低，晶格畸變減弱轉變?yōu)棣料唷?/p>

隨著固溶溫度從940℃升高至980℃，α相發生粗化、長寬比降低，由原始的長條狀斷裂成多段的短棒狀。當固溶溫度提高至980℃時，內部顯微組織轉變?yōu)槠瑢訝瞀料嗪挺孪嗑幙椀木鶆蚪W(wǎng)籃狀組織。增加固溶溫度至1020℃時，一次α相繼續粗化，少量短棒狀的晶界α相球化成等軸狀，少量區域β晶粒持續長大，從β晶粒內部析出細長狀α相，轉變成α集束。

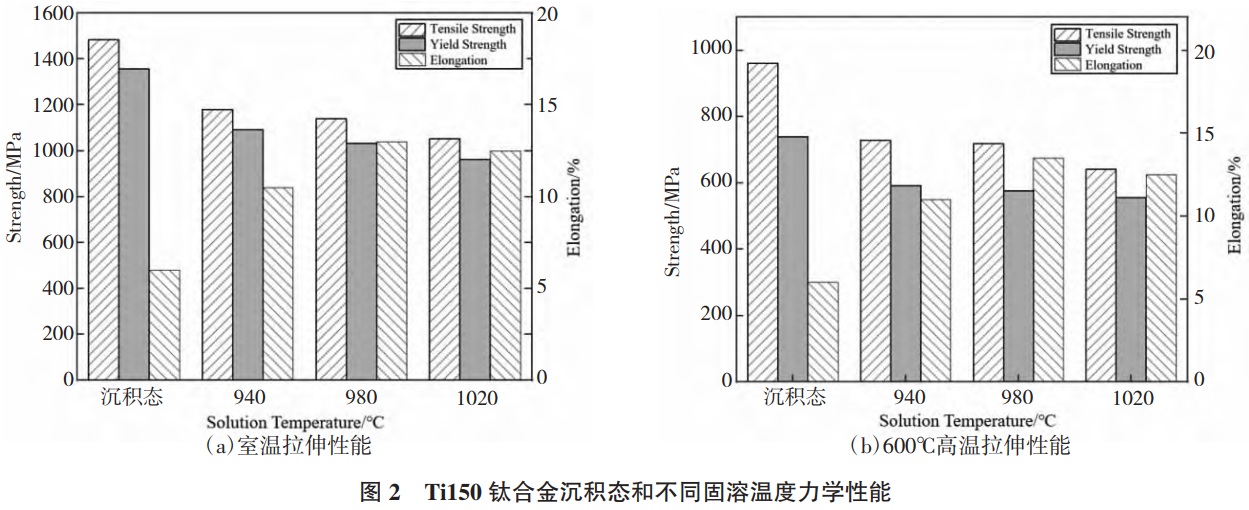

沉積態及不同固溶溫度下，室溫及600℃高溫拉伸強度及塑性變化，如圖2所示。沉積態試樣室溫拉伸強度最高而塑性較低，這主要是因為SLM技術快速冷凝在β晶粒內部形成的α'針狀六方馬氏體，由于α'馬氏體板條細長，在受載時α/β間的相界面作為阻礙位錯運動的主要屏障，使相界面內的位錯塞積增多，同時α'馬氏體板條內的高位錯密度也阻礙了位錯遷移，從而使得試樣很難發生塑性變形，因此，α'針狀六方馬氏體作為強硬相導致其硬度高而塑性差。

經過固溶時效處理后，針狀馬氏體受熱分解轉變成了α相和β相，其拉伸性能相較于沉積態強度降低，塑性得到提升。隨著固溶溫度增加，α相逐漸發生粗化，對組織的強化作用減弱，室溫及600℃高溫拉伸強度逐漸降低。固溶溫度過高，部分α板條集束的存在使合金協調變形能力減弱，延伸率和強度均有所降低。獲得最優的固溶溫度為970℃，1h，Ar。

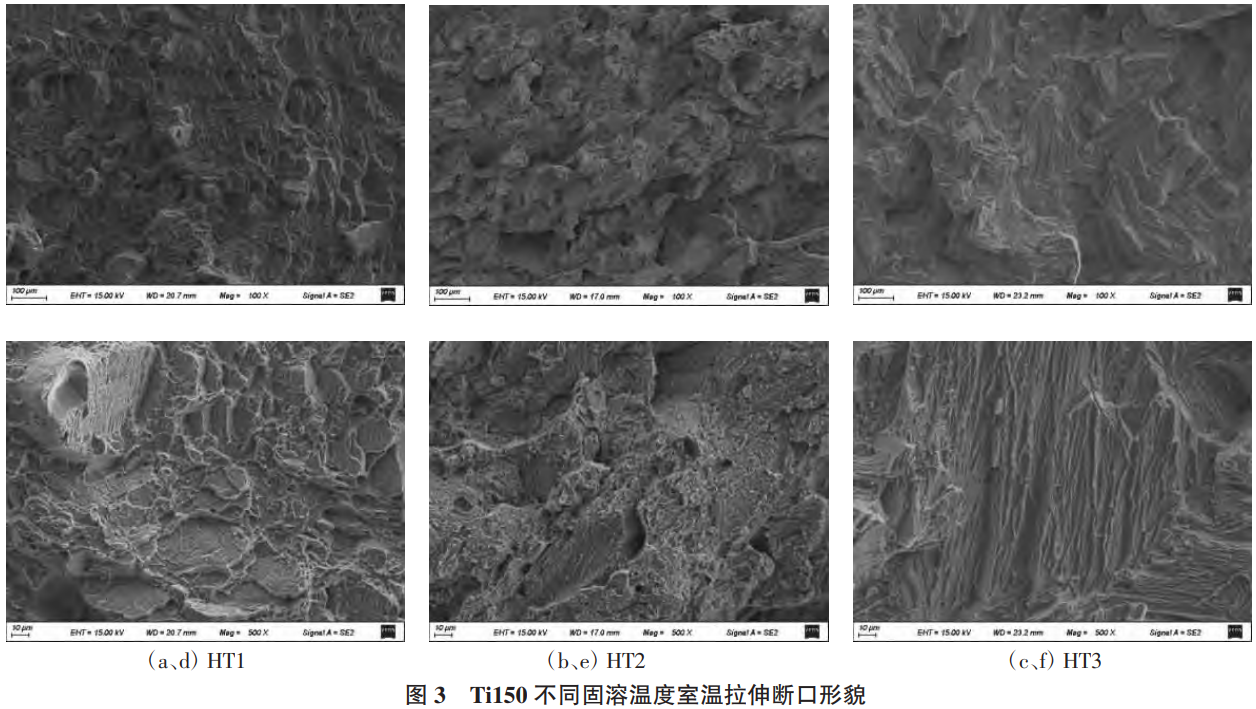

對不同固溶溫度下室溫拉伸斷口進行SEM分析，如圖3所示。在940℃固溶時，斷口處存在大小不一的解理臺階和較淺韌窩，如圖3(a)、圖3(d)所示。隨著固溶溫度增加至980℃時，由金相組織可以觀察到α相發生粗化、由原始的長條狀斷裂成多段的短棒狀，承載能力降低，延伸率得到提升，斷口處韌窩數量增加，呈現出韌性斷裂和脆性斷裂的混合斷裂模式，如圖3(b)、圖3(e)所示。當固溶溫度升高至1020℃時，從斷口處可以觀察到整齊排列的層片狀α板條，裂紋穿過α片層集束時，因片層平行排列形成平坦解理，α集束中對裂紋擴展無阻礙作用，使得合金協調變形能力減弱，對材料性能產生不利影響，表現為脆性斷裂特征，如圖3(c)、圖3(f)所示。

2.2時效溫度的影響

隨著時效溫度的升高，組織中的α片層厚度有所增大。在650℃時效時晶內以α'針狀馬氏體經過固溶處理后形成的一次短棒狀α相板條為主，由于時效溫度過低導致原子擴散能力不足，強化相未充分析出的過飽和固溶體在高溫服役時會繼續析出，導致組織性能不穩定。隨著時效溫度升高至720℃，晶內逐漸析出尺寸更為細小的次生α相和彌散細小的強化相，當時效溫度繼續升高至750℃，使得對于強度有所貢獻的次生α相部分溶解，部分α相嚴重粗化長大為塊狀α相，造成強度下降。

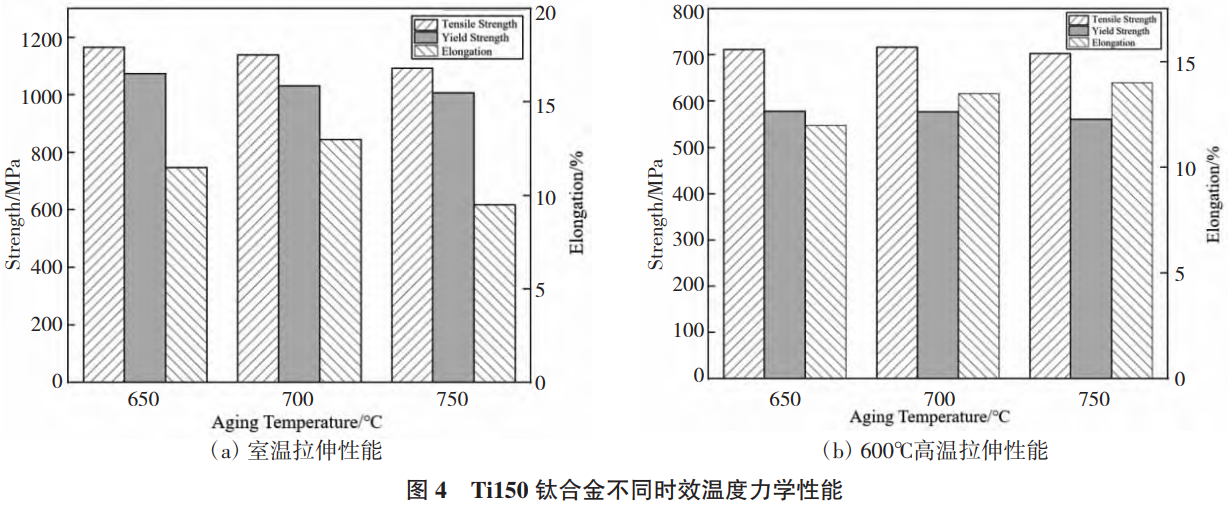

Ti150鈦合金經過980℃固溶+不同時效溫度下的室溫和高溫力學性能，如圖4所示。時效過程中的次生α相的析出對合金性能產生影響。次生α相的析出使合金塑性有所提升，而時效溫度升高至750℃時組織內存在部分塊狀α相，導致合金強度降低較多。因此，在熱處理制度：970℃×1h，Ar+720℃×4h，Ar下獲得最優的強度塑性室溫拉伸和高溫拉伸性能匹配。

3、結論

對激光選區熔化成形Ti150高溫鈦合金進行固溶溫度優化，當固溶溫度較低時，合金組織為板條α相和β殘余組織組成的近網籃組織，隨著固溶溫度升高，板條α相粗化，長寬比降低，部分晶界α相球化為塊狀α。繼續升高溫度至相變溫度附近時，微觀組織逐步出現α相集束，材料強度大幅降低。

在合適的時效溫度下合金組織中析出細小均勻的次生α相，原子擴散充分，析出熱穩定性良好的彌散強化相，高溫力學性能優異，隨著時效溫度的升高，部分α相長大粗化成塊狀，降低材料強度。

參考文獻

[1]李四清，王旭，鄧雨亭，等。固溶溫度對IMI834鈦合金鍛件組織和性能的影響[J].航空制造技術，2019,62(19):47-52.

[2]黃旭，李臻熙，黃浩。高推重比航空發動機用新型高溫鈦合金研究進展[J].中國材料進展，2011,30(6):21-27+62-63.

[3]黃棟，楊紹利，馬蘭，等。高溫鈦合金的研究現狀及其發展[J].鋼鐵釩鈦，2018,39(1):60-66.

[4]何春艷，張利軍。國內外高溫鈦合金的發展與應用[J].世界有色金屬，2016(1):21-25.

[5]蔡建明，曹春曉。新一代600℃高溫鈦合金材料的合金設計及應用展望[J].航空材料學報，2014,34(4):27-36.

[6]王瑞琴，葛鵬，侯鵬，等。固溶和時效溫度對IMI834鈦合金板材組織和性能的影響[J].金屬熱處理，2021,46(3):96-100.

（注，原文標題：熱處理對選區激光熔化成形Ti150鈦合金組織和性能的影響_張毅）
